网线制作是搞网络的人的必修课，也是最为基础的实战项目。但是之前电脑网线有制作好的出售，现在网络监控摄像头上的水晶头必须自己动手制作了，那么，网线水晶头如何制作呢？
网线水晶头如何制作：在制作网线之前，需要准备几样工具。
1、具有8P槽的压线钳一个。
2、五类网线，也就是现在最常用的网线若干米。

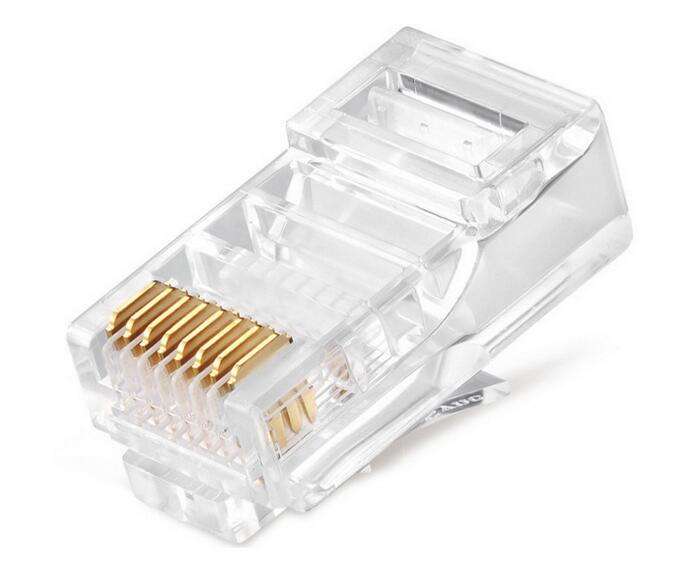

3、RJ-45插头，也就是所谓的水晶头若干。
PS：理论上水晶头只需要2个，以防万一，多备一些。
网线水晶头如何制作：网线标准线序
【网线水晶头接法图解】网线标准线序
标准568A：1绿白，2绿，3橙白，4蓝，5蓝白，6橙，7棕白，8棕
标准586B：1橙白，2橙，3绿白，4蓝，5蓝白，6绿，7棕白，8棕
上网只用到1 2 3 6 1.2下传3.6上传，电话用4.5 7.8是做为电源用，有些设备要，国际标准。
网线水晶头如何制作：网线接法
现在最常用的网线五类双绞线，它有2种接法，直通线和交叉线。
直通线：两头都是568B标准。用于连接：
PC(电脑)—— HUB(集线器)
PC(电脑)—— SWITCH(交换机)
PC(电脑)—— ROUTER(路由器)
HUB(集线器)—— HUB(集线器)的级连口
SWITCH(交换机)—— HUB(集线器)的级连口
SWITCH(交换机)—— SWITCH(交换机)级连口
SWITCH(交换机)—— ROUTER(路由器)
交叉线：一头是568A，另一头是568B。用来连接
PC(电脑)——PC(电脑)
HUB(集线器)——HUB(集线器)
SWITCH(交换机)——SWITCH(交换机)
ROUTER(路由器)——ROUTER(路由器)
补充一下，配置网络设备要用反转线。
简单的说!直通线就是两端线序相同的线，用于不同设备之间互连，交叉线就是两端线序不同的线，用于同种设备之间互连。
网线水晶头如何制作：实际网线水晶头制作步骤：
步骤1、用压线钳将网线的胶皮剪掉长约2cm即可。
步骤2、按照上面说的标准线序把网线排列好：
步骤3、把8股线末端剪齐。
步骤4、将水晶头有塑料弹簧片的一端向下，有金属针脚的一端向上，把整齐的8股线插入水晶头，并使其紧紧的顶在顶端。
步骤5、把水晶头插入8P的槽内，用力的握紧压线钳即可!
以上就是网线水晶头如何制作的全部内容了，网线制作方法有很多，综上所述是现在出现最多的RJ45通用8针网线制作方法。希望能给予各位一定的帮助。
