我们都清楚弱电机柜安装有三个步骤,而其中最多人有疑问的莫过于弱电机柜布线了。比如说弱电机柜布线原则,再比如说弱电机柜布线要求。今天小编就来为大家解答下弱电机柜布线有哪些原则,弱电机柜布线要求有哪些。

弱电机柜布线有哪些原则 弱电机柜布线要求有哪些

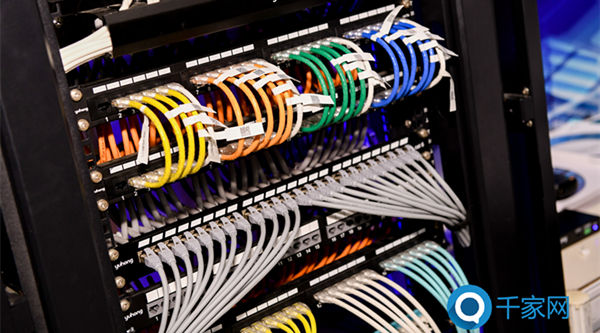

弱电机柜布线有哪些原则


规则1.机柜的空调挡风口要确保闸门敞开,以避免设备过热而造成死机现象。

规则2.机柜内部的每一条网线都应该有所标签以免会后期的维护带来不必要的麻烦。

规则3.交换机要用配套耳朵固定在机柜顶端,有助于网线的走位。

规则4.贴好每台服务器资产号,并且通过标签打印机把资产号+条形码一起打印出来,每台打印两张一致的,设备前面以及边上各贴一个。

规则5.一般从电源线与网线从不同方位走线,每一小节用扎带扎好。

规则6.连接服务器与交换机两端的网线头后端要标记同编号的扎带标签,且与交换机端口号编号一致。

规则7.机柜布线时要确保电源线插头与服务器电源接头两端有标签扎带固定。

规则8.柜体与柜体之间走线一般是从柜体的顶部方向来进行布线。

规则9.如果机柜是含有内外网的交换机,应尽量使用两种不同颜色的网线对其加以区分。

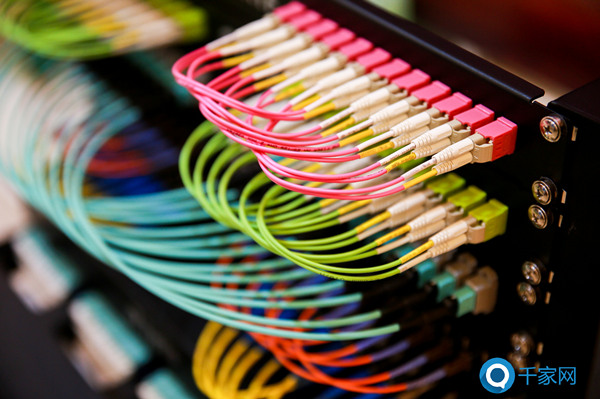

弱电机柜布线要求有哪些


1、缆线的布放应自然平直,不得产生扭绞、打圈接头等现象,不应受外力的挤压和损伤。

2、缆线两端应贴有标签,应标明编号,标签书写应清晰,端正和正确。标签应选用不易损坏的材料。

3、在线缆预留方面,对于固定安装的机柜,在机柜内不应有预留线长,预留线应预留在可以隐蔽的地方,长度在1m-1.5m之间。对于可移动的机柜,连入机柜的全部线缆在连入机柜的入口处,应至少预留1m,同时各种线缆的预留长度相互之间的差别应不超过0.5m。

4、缆线终接后,应有余量。

5、光缆布放宜盘留,预留长度宜为3~5m,有特殊要求的应按设计要求预留长度。

6、不同电压等级,不同电流类别的线路应分开布置,分隔敷设。

7、引入机柜内的缆线应从机柜的下方进入机柜,沿机柜后方两侧立杆向上引入配线架,卡入跳线架连接块内的单根线缆色标应和跳线架的色标相一致,大对数线缆按标准色谱的组合规定进行排序

8、接线端子各种标志应齐全,数据配线架及交换机设备安装完成后,标贴机打标签:注明对应房间号以及端口号

9、缆线在终接前,必须核对缆线标识内容是否正确

10、缆线中间不允许有接头

11、缆线终接处必须牢固、接触良好

12、缆线终接应符合设计和施工操作规程

13、对绞电缆与插接件连接应认准线号、线位色标,不得颠倒和错接

14、尾纤不能用扎带,尤其不能扎的太紧,最好用专用的绑扎带


以上就是弱电机柜布线有哪些原则以及弱电机柜布线要求有哪些的全部内容了,相信各位看到这里都清楚了解弱电机柜布线相关知识了,希望能给予各位一定的帮助。

(本文来源于网络,由千家智客进行整理编辑,如有侵权,请联系删除。)
