我们都知道光端机是光信号传输的终端设备，由于目前技术的提高，光纤价格的降低使它在各个领域得到很好的应用。那么，光端机如何进行防雷设计呢？我，们一同前去了解下。
光端机如何进行防雷设计
一般来说防雷可不仅仅是放电管那么简单，一台视频光端机要做到三级防雷（4000V雷击测试仪）往往要做到以下技术要求。
光端机E1通讯接口防雷/光端机RS485/RS422/RS232通讯接口防雷：主级采用日本GIGA公司DO41封装玻璃放电管GS41-201M或气体放电管LC3R90W;次级采用瞬变电压抑制器TVS管(插件P6KE6.8CA或贴片SMBJ6.0CA);两级保护之间可串联有过流保护功能的PTC自恢复保险丝热敏电阻JK250-120U；

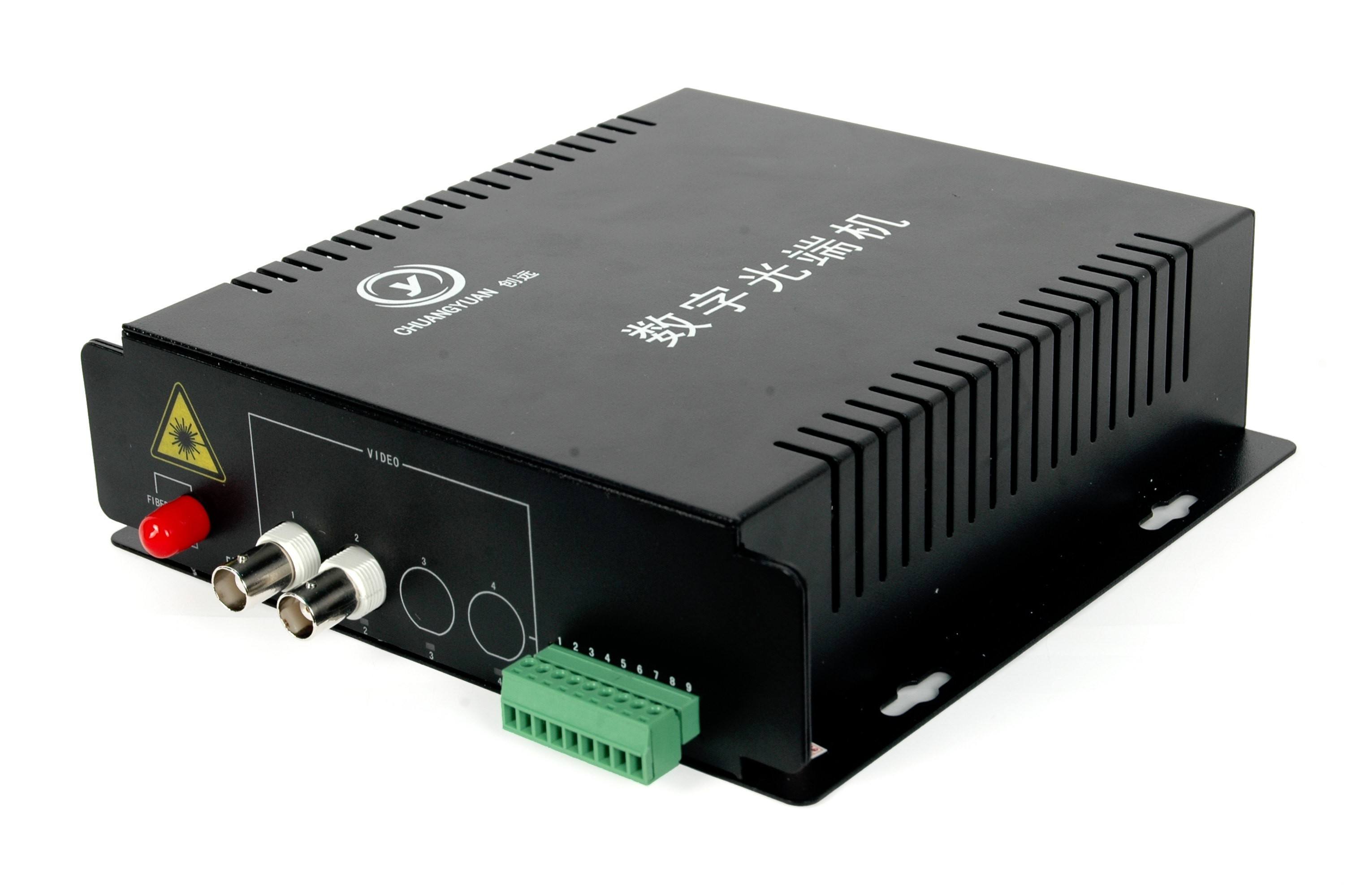

视频光端机BNC视频通讯接口防雷：次级保护需要采用低电容TVS器件,可用美国UMD公司UMD05L,美国PROTEK公司PSOT05LC;GBLC05C及ST公司的SM75-8及低电容放电管P0080EB或P0080SB；
音频光端机音频(RJ11)接口防雷方案：主级采用日本GIGA公司DO41封装玻璃放电管GS41-301M或气体放电管LC3R230W;次级采用瞬变电压抑制器TVS管P6KE200CA或固体放电管STPA200;两级保护之间可串联有过流保护功能的PTC自恢复保险丝热敏电阻JK250-080U；

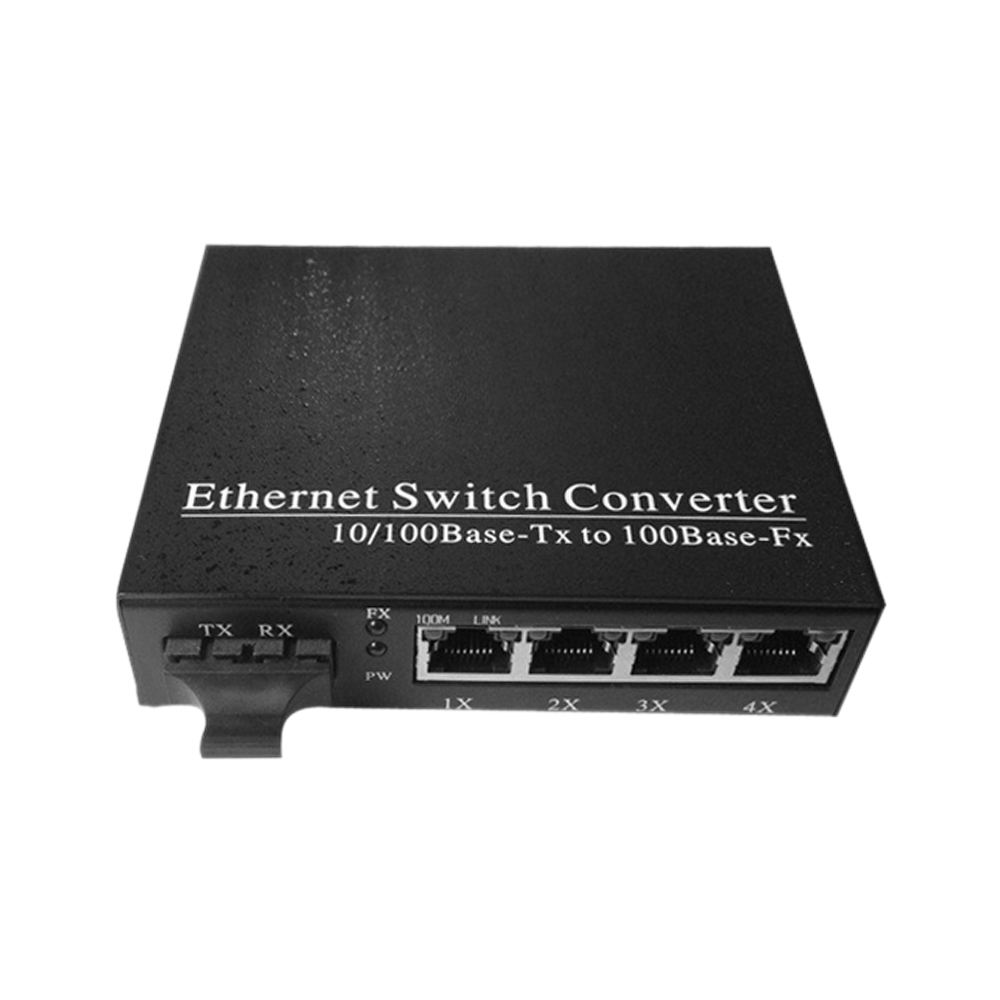

数据光端机网络(RJ45)接口防雷方案：主级采用日本GIGA公司DO41封装玻璃放电管GS41-141N或气体放电管LC3R90W;次级采用贴片TVS阵列SLVU2.8-4或SM16LC05C;两级保护之间可串联有2.7欧贴片电阻；
电源部分防雷：主要采用放电管,压敏电阻和TVS管组合实现。
以上就是光端机如何进行防雷设计的全部内容了，其实光端机的作用简单理解就是对光信号和电信号进行转换和传输的一种设备。光端机的作用主要体现在两个方面，第一，光端机可以同时将多个E1信号转变为光信号，进而将其传输出去，E1信号是指一种数据传输标准，多应用于中国个欧洲各国。
（本文来源于网络，由千家智客进行整理编辑，如有侵权，请联系删除。）
