前言
随着现代信息技术的不断发展，综合布线已经成为各类建筑物内部信息传输的重要系统。而在综合布线系统中，永久链路是其中一个基础构成单元，对于整个系统的稳定性和可靠性具有至关重要的作用。本文将从永久链路的定义入手，详细介绍永久链路对于综合布线的重要性，以及其测试方法和确保永久链路性能的对策。
01 永久链路的定义

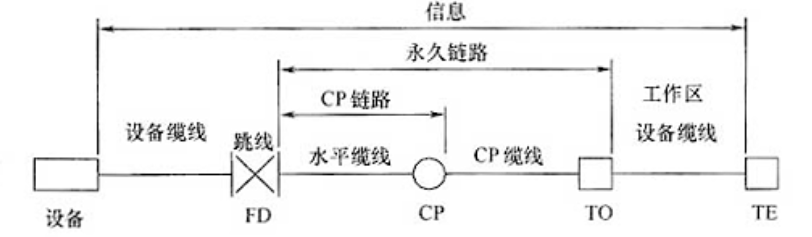

要注意的是，它之所以被称为永久链路，可能是因为这条传输线路一旦施工完成之后，其连接状态基本不会发生变化。不像其他传输线路，如跳线，可以根据需要随时更换。
02 永久链路对于综合布线的重要性
永久链路作为综合布线系统的基础构成单元，其稳定性和可靠性对整个系统的稳定运行至关重要。具体来说，永久链路的重要性主要体现在以下几个方面：
1、稳定性：
永久链路作为综合布线系统的基础构成单元，其稳定性和可靠性对整个系统的稳定运行至关重要。永久链路的稳定性主要表现在其结构稳定性和性能稳定性两个方面。结构稳定性是指链路的结构设计合理，能够适应不同的环境和使用条件。性能稳定性则是指链路在长时间使用过程中，能够保持其优良的性能表现。
2、可靠性：
永久链路的设计和安装都是经过严格测试和验证的，因此它的可靠性非常高。永久链路的设计和安装都经过严格的标准和测试验证，确保其符合国际和行业内的相关标准和规范，比如ISO/IEC 11801和IEEE 802.3等。在实际使用当中，永久链路除非出现不可抗力因素，一般不会出现故障，所以优秀的综合布线供应商都会尽可能的确保永久链路通过测试之后能够运行很长的时间，并将其性能保证列入其质量保证体系中。
3、 经济性：
虽然初期建设成本较高，但长远看，永久链路具有很高的成本效益。首先，由于永久链路的稳定性高，可以减少后期的维护和更换成本。其次，由于其可靠性高（如上节所述），可以减少因故障造成的损失。最后，由于其可扩展性，可以适应未来通讯技术的发展需求。
4、可扩展性：
永久链路通常采用模块化设计，这意味着它可以方便地添加或更换模块，以适应新的技术和传输需求。例如，当新的传输标准或技术出现时，只需更换相应的模块，而不需要对整个链路进行升级。永久链路的设计应该考虑到未来的扩展需求，包括增加传输速率、增加更多的用户终端或升级到更高级的网络架构等。永久链路应该能够灵活地适应不同的网络架构和应用场景，比如应该能够支持星型、树型、环型和网状等多种网络拓扑结构，以满足不同用户的需求。
03 永久链路的测试方法

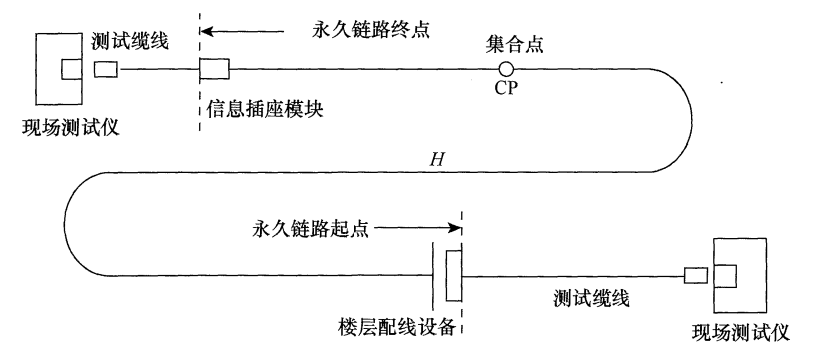

根据GB50312-2016《综合布线系统工程验收规范》，永久链路的性能指标应参照ISO 11801《用户建筑通用布线系统》中所列的内容。永久链路性能测试连接模型应包括水平电缆及相关连接器件。对绞电缆两端的连接器件也可为配线架和模块，如下图所示。
需要注意的是，上图中的H表示从信息插座至楼层配线设备（包括集合点）的水平电缆长度，其值H≤90米。
综合布线系统永久链路测试项目及性能指标应包括以下测试值：
△接线图
△链路长度
△回波损耗（RL）
△插入损耗（IL）
△近端串音（NEXT）
△近端串音功率和（PS NEXT）
△衰减近端串音比（ACR-N）
△衰减远端串音比（ACR-F）
△衰减远端串音比功率和（PS ACR-F）
△直流环路电阻
△最大传播时延
△最大传播时延偏差
△外部近端串音功率和（PS ANEXT）
04 如何确保永久链路的性能？
了解了综合布线中永久链路的重要性，那么如何确保永久链路的性能就非常重要，可以从以下几个环节出发，来确保永久链路性能的可靠性。
1、测试环节：
测试环节需要注意的细节很多，先从几个关键环节进行叙述。
选择合适的测试模型：选择永久链路测试模型，该模型要求“测试跳线”对于测量过程是完全透明的。这意味着在开始测试前需要对测试仪进行校准，并且优先进行跳线检测，以便消除跳线对于整体测试的影响。
设定合适的NVP值：一般来说，Fluke测试仪中的NVP值为68%、69%，若以此定值来测量所有种类的双绞线缆时不免会出现长度上的误差，不同的双绞线缆需要重新设定NVP值，因为它们的节距（绞合密度）不一样。双绞线缆的等级越高一般它的绞距会越密集，这样以定值来测量双绞线缆长度时等级越高的双绞线缆测量值会比实际长度长，这样测试仪表测出来的传输时延、衰减、回波损耗等电气性能与长度来对比是不准确的，因为双绞线缆长度越长其性能会越来越差。这样如果某些生产劣质产品的厂商就会采取一个办法，它们故意将NVP数值设置高，这样短的双绞线会被测成比较长的距离，进而使自己不合格的产品达标。
其他值得关注的因素：比如测试设备的先进性和可靠性、测试环境的因素、测试人员的素质和技能、测试方法的选择、测试结果的分析和处理等。
2、施工工艺：
施工工艺对于永久链路可靠性至关重要，可以说施工工艺的好坏很大程度上决定着永久链路测试的最终结果。那么需要在施工时必须按照规范进行施工，尤其应该避免一些影响质量的施工过程。

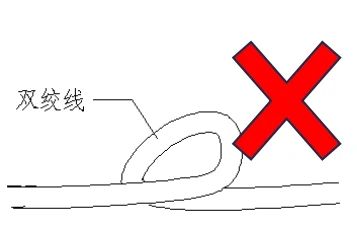

线缆的敷设应平直，不缠绕、不打结。主要原则需要保证双绞线缆绞距和外型不受到破坏，以防止线缆性能的降低。

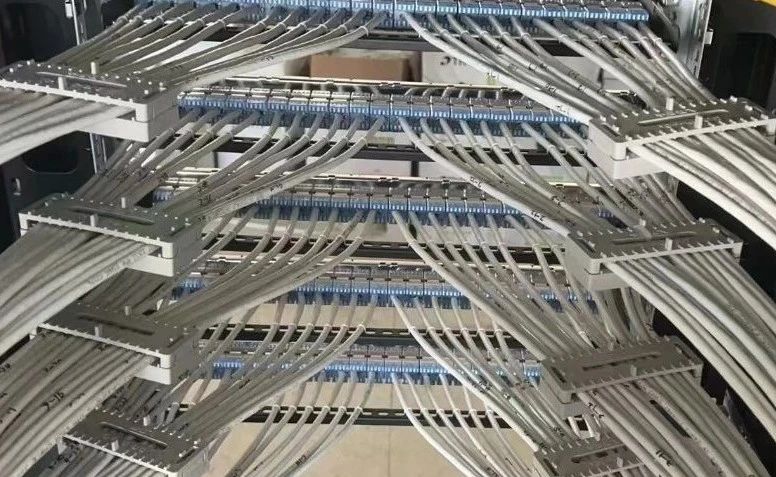

线缆绑扎应顺直，尽量不交叉，垂直敷设时至少每1.5米处应进行固定，不同线缆不应成捆绑扎。线缆弯曲半径应符合规范要求。

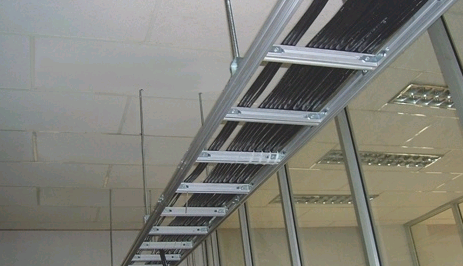

管槽应按标准进行敷设，线槽和线管应标志，预埋或密封线槽截面利用率应符合规范的要求。线管的转弯角度应大于或等于90度，每条路径上转弯角不大于2个，并且不允许存在S弯；有2个弯时，不超过15米可设置过线盒。
双绞线端接应可靠，端接处应接触良好。线缆应按线序端接。
3、产品质量：
综合布线产品的质量和性能直接影响到永久链路的稳定性和可靠性。优质的综合布线产品可以确保链路连接的稳定和可靠，提高链路的传输性能和使用寿命。
在选择综合布线产品时，首先应该考虑综合布线品牌的知名度、口碑以及其参与完成的项目案例。优秀的综合布线产品供应商总是更注重产品本身的品质、质量保证的体系、售后服务的保障等各个环节，确保用户最终获得最优质的系统。

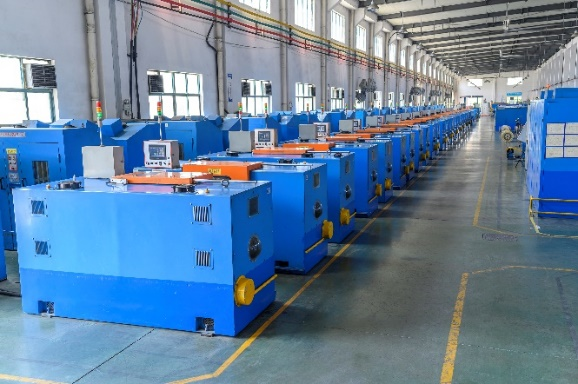

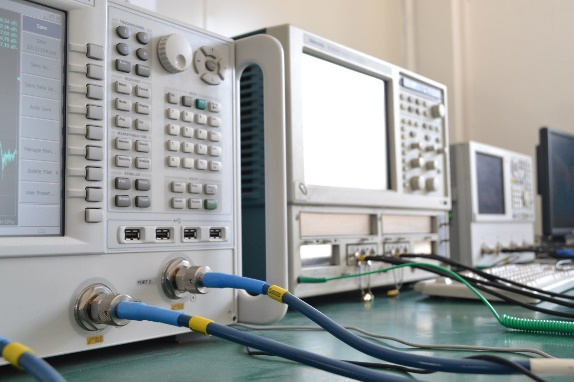

基于此种原因，更加推荐使用国内综合布线市场一线品牌同方布线。同方布线作为央企品牌旗下的综合布线产品，除了用优质的渠道管理和技术服务提升口碑外，更是从产品选材、加工设备和工艺流程、关键点检测、实验室检测等多个环节对产品进行全流程化质量管理，确保所有出厂的产品不但符合国内外标准的要求，并且预留足够的余量，在施工现场遇到再复杂、再严峻的情况，也能确保整体测试一次通过，从未出现工程商重复返工、甲方投诉等情况。
05 总结
综上所述，永久链路作为综合布线系统的基础构成单元，对于整个系统的稳定性和可靠性具有至关重要的作用。为了保证其安全和稳定运行，必须对其进行定期的测试和维护。未来，随着科技的不断进步和应用的不断深化，综合布线系统必将得到更广泛的应用和发展。
