前言
在人工智能飞速发展的今天，智算中心作为算力枢纽，对网络传输的带宽、密度和稳定性提出了极致要求。其中，综合布线与光模块作为数据传输的“血管”和“心脏”，直接决定了智算中心的算力调度效率。
一、光模块：智算中心的“算力传输引擎”

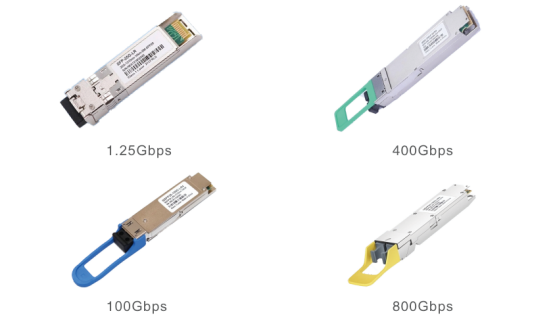

光模块是实现电信号与光信号转换的核心组件，其性能直接影响数据传输速率和距离。在智算中心中，光模块需适配200G、400G、800G等高速率需求，按速率、接口、光纤类型可分为以下几类：
01 按传输速率分类
从200G到800G的梯度适配

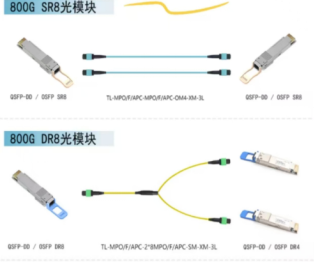

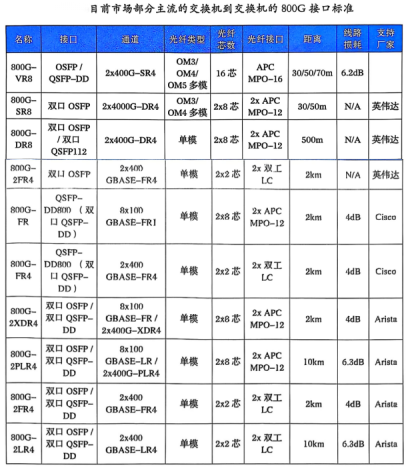

800G光模块：智算中心的“主力选手”，支持单模和多模光纤，采用双MPO-8/12 APC接口（2根8芯MPO光缆），单端口速率可达800G，可拆分为2个400G端口使用。 典型型号：800G-2xDR4 OSFP（单模，传输距离500m）、800G-2xSR4 OSFP（多模，传输距离50m），适用于服务器与叶交换机、叶-脊交换机之间的高速连接。

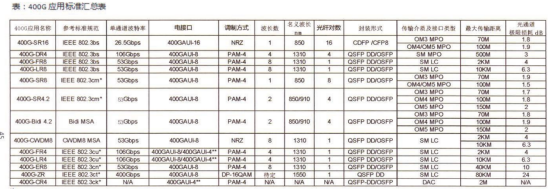

400G光模块：兼顾性能与成本的“多面手”，支持单模（DR4）和多模（SR4），接口包括MPO-8/12 APC和LC双工UPC。 典型型号：400G-DR4 OSFP（单模，500m）、400G-SR4 QSFP-DD（多模，50m），可通过分路电缆（Y型线束）拆分为2个200G端口，灵活适配不同设备。
200G光模块：通过400G模块拆分实现（激活400G的4条通道中的2条），接口为MPO-8/12 APC（4芯使用），适用于算力需求中等的节点连接。 典型型号：200G-DR4 QSFP112（单模，100m）、200G-SR4 QSFP112（多模，50m）。

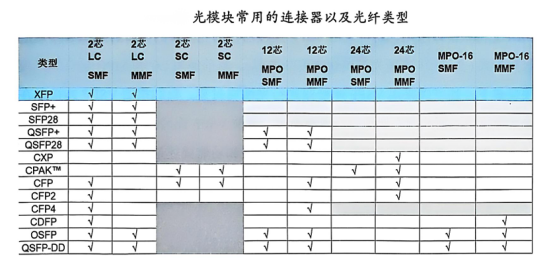

02 按光纤类型分类
适配不同布线场景

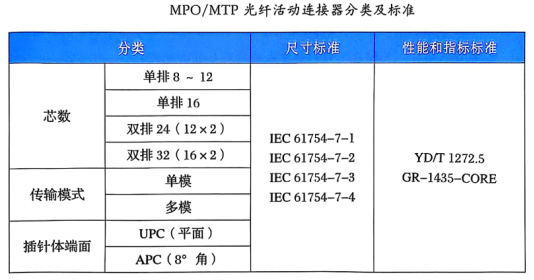

MPO-8/12 APC接口：高密度连接的“首选”，采用8芯或12芯光纤，绿色外壳标识（APC角度抛光），支持800G/400G高速率，兼容单模（黄色拉环）和多模（棕褐色拉环）光纤，主要用于服务器与交换机、交换机之间的短距离（同一机架或机柜）点对点连接。
LC双工UPC接口：灵活扩展的“利器”，双工设计，支持400G/800G，适用于交换机到交换机的长距离（跨数据中心区域，最长2km）连接，搭配结构化布线的主干光缆使用，便于管理和扩展。
03 按光纤类型分类
单模与多模的选择

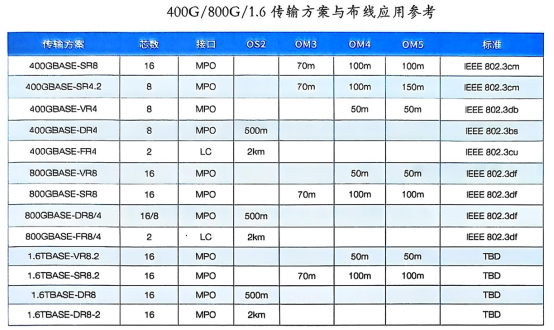

单模光纤模块：长距离传输“专家”，支持800G/400G，传输距离可达500m（DR4）甚至2km（FR4），适用于叶-脊、脊-核心等跨区域连接，采用黄色拉环标识。
多模光纤模块：短距离高密度“能手”，传输距离50m以内（SR4），成本较低，适用于同一可扩展单元（SU）内的服务器到叶交换机连接，采用棕褐色拉环标识。
二、综合布线：智算中心的“神经网络”
智算中心的综合布线需满足高密度、可扩展、易管理的需求，根据连接层级和场景可分为以下方案：
01 按布线场景分类：点对点与结构化
点对点布线：适用于同一机架或机柜内的设备连接（如服务器到叶交换机），采用MPO-8/12 APC接口的跳线直接连接，优势是部署简单、延迟低。

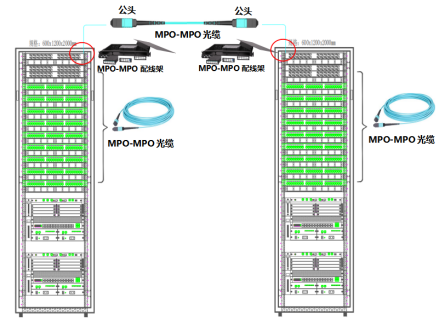

结构化布线：适用于跨区域设备连接（如叶到脊、脊到核心交换机），通过“主干光缆+适配器面板+跳线”组合，优势是便于管理、可扩展。
三、智算中心布线与光模块的选择原则
1. 按规模选速率：小型集群（千卡）可用400G为主，大型集群（万卡及以上）需800G光模块提升带宽；
2. 按距离选光纤：同一可扩展单元内用多模，跨区域用单模；
3. 按场景选布线：短距离用点对点，长距离用结构化，降低管理难度；
4. 预留扩展空间：结构化布线需预留20%端口，光模块选择可拆分型号（如400G拆200G），适配未来算力升级。
总结
智算中心的综合布线与光模块是“算力传输的基石”，从800G光模块的高密度接口到结构化布线的灵活扩展，每一个选择都直接影响AI训练和推理的效率。依托优质的光模块与布线方案，可实现从节点到核心的全链路优化，为生成式AI、大模型训练提供稳定的“算力血管”。
